不銹鋼雙卡壓管件安裝技術規范

水質問題成為當下每個家庭都在不斷關心的話題，隨著薄壁不銹鋼供水管道的大面積應用，眾多家庭開始青睞于不銹鋼水管的安裝。有了生活輸配水不銹鋼系統，不銹鋼管道連接引起關注， 目前不銹鋼管道的連接方式主要是雙卡壓、溝槽 、焊接等連接方式。今天小編跟大家分享不銹鋼水管雙卡壓式連接方式的應用及安裝規程。

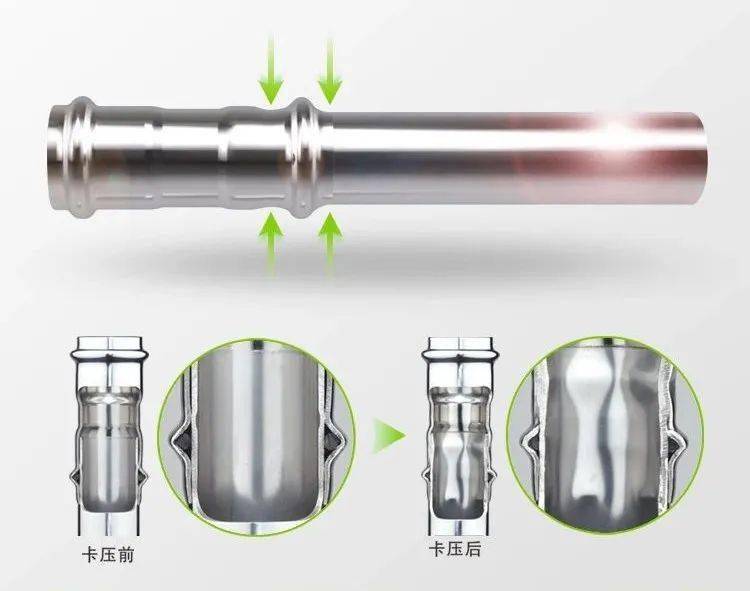

雙卡壓屬于機械式的連接方式，其密封原理是將不銹鋼管插入帶有密封圈的管件中，采用專用工具對接口位置進行壓接，管件端部產生同心收縮起到密封的作用，DN15—DN50的管材和管件壓接位置外形產生六角變形，DN65—DN100管材和管件壓接外形呈圓形從而起到連接的扛拉拔作用。

■應用領域

市政供水、生活冷熱水、直飲水、燃?xì)?、食品、醫療、大型建筑給水等

■ 執行標準

GB/T19228.1; GB/T19228.2;GB/T19228.3

在依照國標標準的基礎上優化生產。采用公司自行研發的精密模具沖壓而成，在經過公司自行研發的內外壁磁力清洗拋光機處理，內外壁光滑美觀，減少內壁流體阻力和流體噪音，流體輸送更暢快。密封圈采用衛生級抗老化的三元乙丙橡膠， 依照國標標準生產。

鉅恒源卡壓式不銹鋼水管連接方式，連接強度高、抗震動能力強、安裝方便。

雙卡壓屬于機械式的連接方式，其密封原理是將不銹鋼管插入帶有密封圈的管件中，采用專用工具對接口位置進行壓接，管件端部產生同心收縮起到密封的作用，DN15— DN50的管材和管件位置外形產生六角變形，DN65—DN100管材和管件外形呈圓形從而起到連接的扛拉拔作用。

1. 斷管（圖一）

根據所需管材尺寸，薄壁不銹鋼管的切割應采用無顯著升溫的切割方式，切割工具宜采用專用的電動切管機、手動切管器或手動管割刀進行劃線切割。切割時不要用力過大以防止不銹鋼管失圓，注意切割口要保持與管材水平面垂直，切口無橢圓及毛刺現象，確保后續管材與管件承插到位。否則在插入的過程中會導致密封圈損壞而引起泄露，如工地現場不具備以上專用切割工具時，可采用砂輪鋸進行切割，但是必須符合下列條件：

① 采用材質不含鐵的砂輪鋸；

② 砂輪鋸應專用于切割不銹鋼管，不得用于切割其他金屬管材。

2. 去毛刺（圖二）

切割完畢后尤其要注意采用專用工具（倒角器、銼刀等）將管端的內外毛刺徹底去除的同時將管內污物擦拭干凈。否則，在后續管道安裝完畢投入使用時，管內遺留的毛刺會阻擋污物的排放，污物堆積導致氯離子超標并破壞不銹鋼產品表面的鈍化膜，從而導致腐蝕漏水。（漏水案例：毛刺沒去除導致點腐蝕，見下圖）

3. 標記劃線（圖三）

為確保鋼管完全插入管件本體，必須在不銹鋼管作插入長度標記劃線，以保證插入長度，否則易引起不銹鋼管插入不到位，導致接頭性能降低并引起泄露。

4. 插入不銹鋼管（圖四）

將不銹鋼管插入管件前，必須確認密封圈被正確安裝在管件的U型槽內。管口不得橢圓，端部不得有沙粒、雜物、管件不銹鋼管端部應保持清潔。插入時應緩慢的直線插入管件本體并確保插入長度在標記位置上，不銹鋼管傾斜插入管件本體會導致密封圈損傷或脫落。如插入過緊，可以在不銹鋼管上沾水濕潤，但不得使用潤滑油脂，以免油脂降低密封圈壽命。

5. 卡壓工具的選用

薄壁不銹鋼卡壓式管道的安裝，必須使用廠家配套的卡壓工具進行安裝，方能保證卡壓接頭連接的安全及可靠性。

6. 壓接（圖五）

DN15-50的壓接壓接前應將工具清理干凈，卡壓模具的凹槽與管件圓弧凸起部位緊靠，工具鉗口與不銹鋼管軸心垂直。在壓接前應確認不銹鋼管的插入長度在深度線的1-3mm之內，壓接時應緩慢增壓，直到工具在受壓時產生輕微震動，工具的上下鉗口完全閉合方能解除壓力才可結束壓接過程。

DN65-100的壓接 壓接前應將工具清理干凈，將環模的連接卡簧拔出，然后將管件端部的圓弧凸起部位，放入環模的凹槽內，將連接卡簧插入，然后將環座和環模進行正確的連接 。

DN65-100的壓接需要壓接三次才能完成，具體安裝步驟如下：

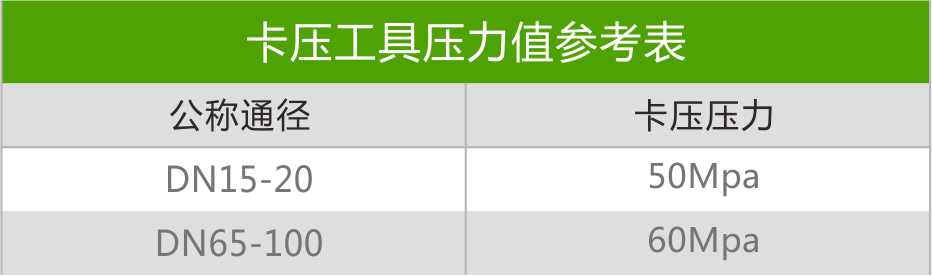

① 緩慢增壓到20Mpa后進行卸壓。

② 卸壓后，將不銹鋼管或者環模轉動約120o，然后加壓到40Mpa之后再進行卸壓；

③ 再次將不銹鋼管或者環模轉動約120o，加壓到60Mpa，壓接完成。

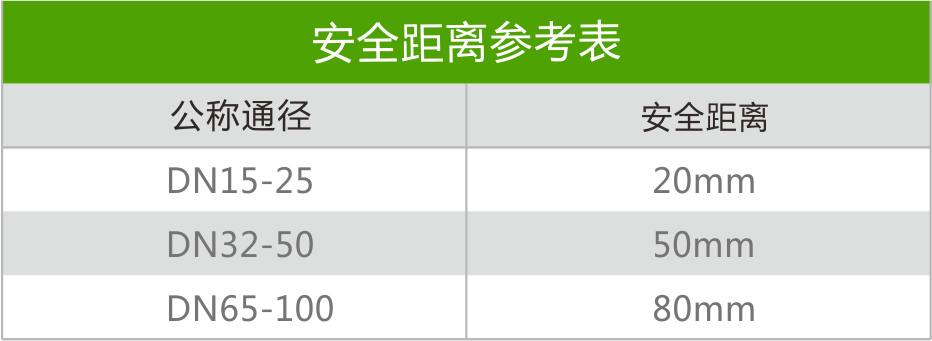

卡壓連接時，卡壓部位兩側的 管材會有微小的變形 ，為了保證管材和管件之間的密封強度，管件與管件之間必須保持一定的距離。

7. 檢查（圖六）

壓接完成之后，對卡壓的管件進行檢查，觀察管件的端部是否已經卡壓到位，防止不良施工，推薦采用專用的六角量規對壓接尺寸進行檢驗，當量規不能放入壓接位置時，應再次在原壓模位置重新壓接。如多次卡壓仍達不到規定要求，應檢查卡壓工具是否完好、鉗口是否磨損，不合格工具不得勉強使用。

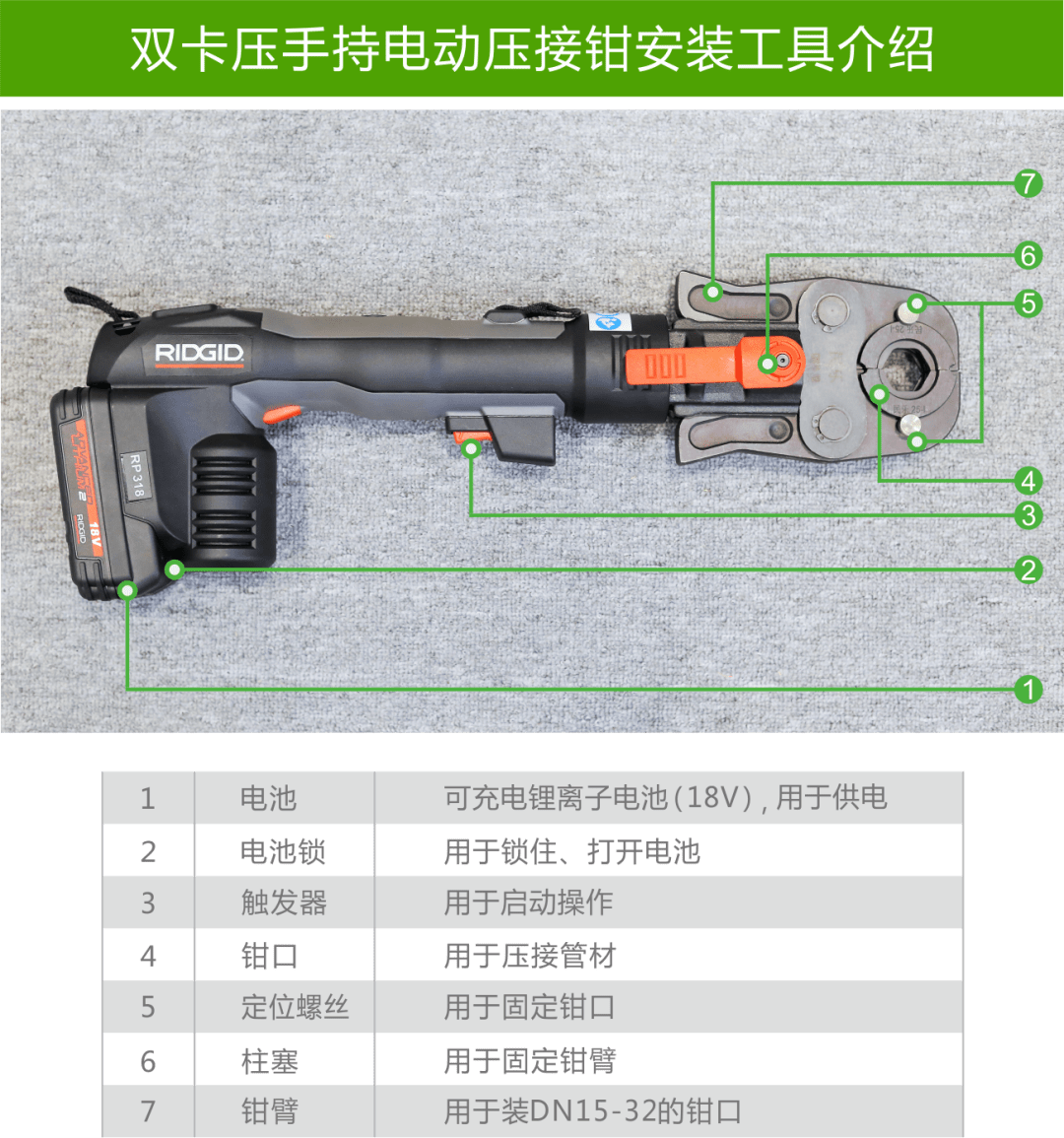

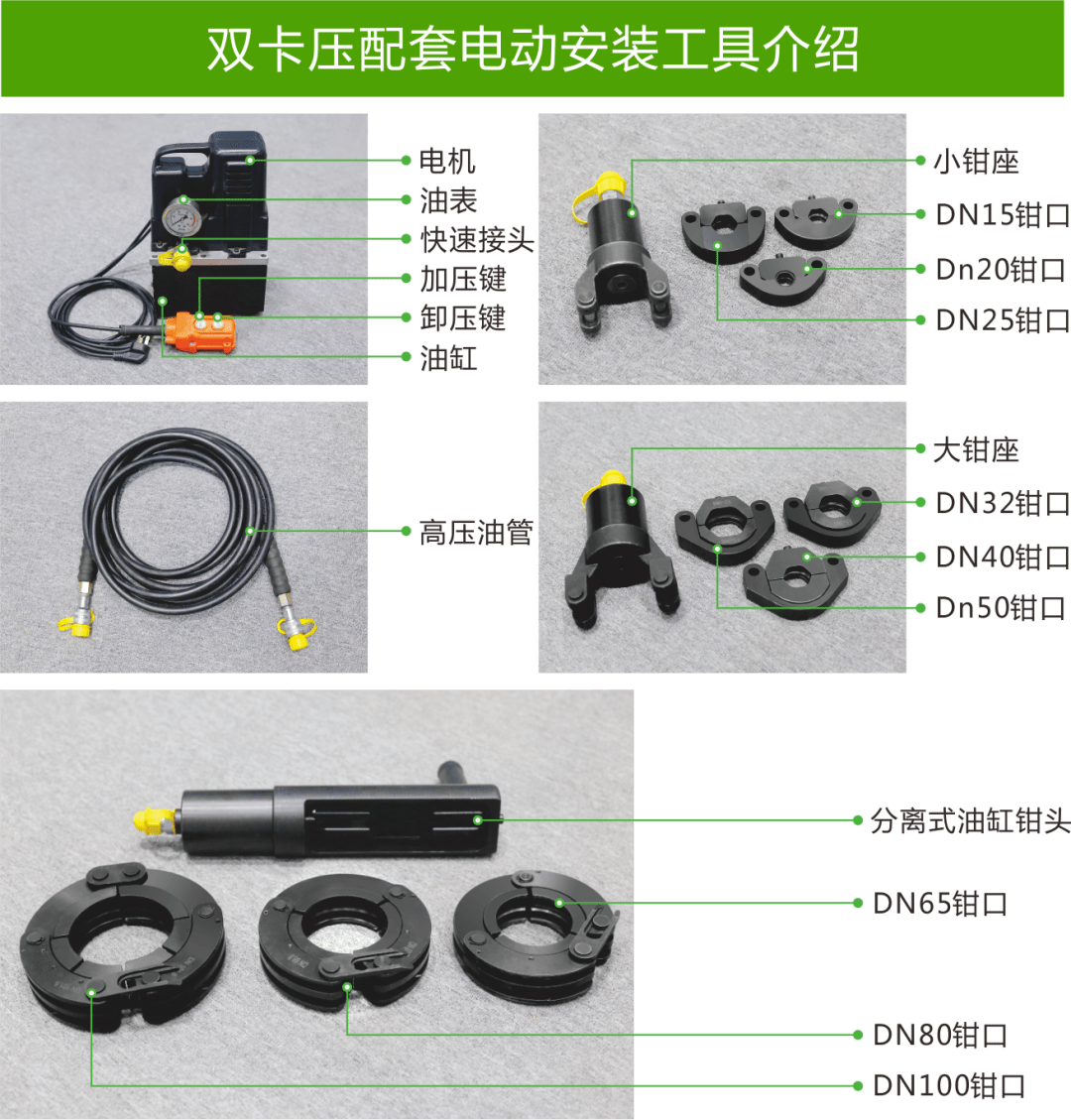

■ 操作說明（圖片配文說明可參考下面手持電動壓接鉗的圖例）

■ 電動安裝工具維護保養

1. 油泵需使用32#抗磨液壓油。

2. 三個月必須換油一次，以保證油泵正常工作。

3. 第一次使用時，必須在無壓力情況下運轉一段時間。

4. 工作結束時，將電動泵及鉗座的防塵帽扭回原位，以防灰塵堵住快速接頭，且對機身進行清潔。

■ 電動安裝工具使用注意事項：

1. 壓接前檢查電源線是否完好無損，檢查電動工具是否有任何損壞、油缸是否有足夠的液壓油。

2. 壓接過程中嚴禁任何銳器接觸鉗口卡壓結合，嚴禁與任何金屬撞擊。

1.使用指導

① 首先請檢查LED指示燈是亮還是滅，如果指示燈點亮持續5秒以上，意味著電池已沒電，應該更換成充滿電的電池。

② 卡壓前必須將鉗口裝上，進行鉗口完全閉合調試。切勿在未安裝鉗口的情況下操作本工具。

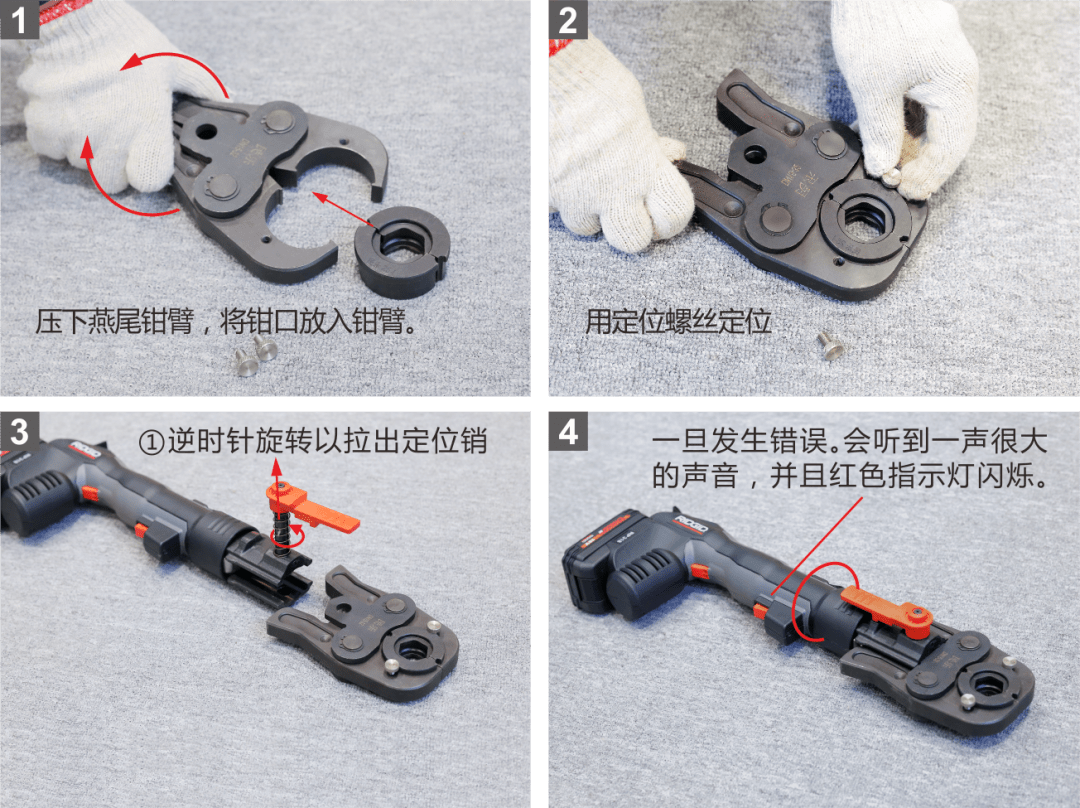

③ 必須通過逆時針旋轉定位銷來打開頭，然后拉出定位銷，將鉗口放進去，推定位銷，然后順時針旋轉90度，將鉗口固定。

④ 確定兩個紅色的點在一條線上，以防止定位銷滾出。

⑤ 通過打開觸發開關開始壓接過程，當鉗口閉合并且達到最大壓力時即完成，活塞自動縮回。打開鉗口將管材取出來。

2. 操作說明

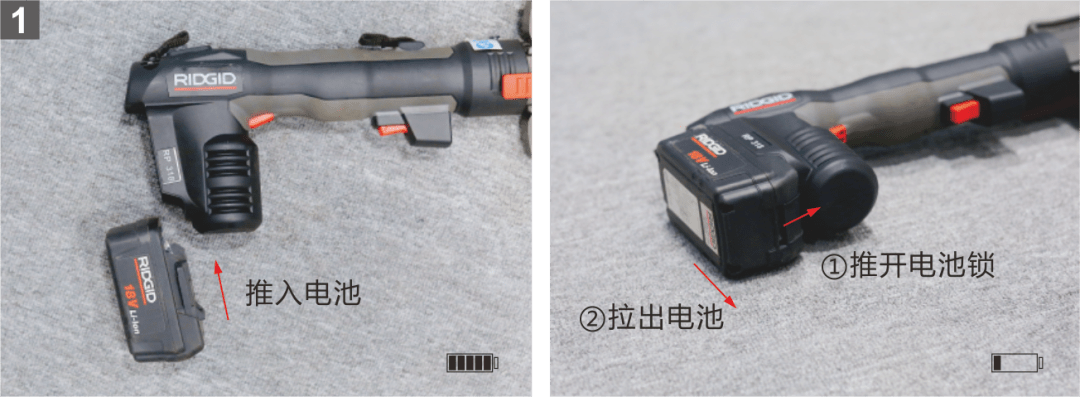

① 電池的拆裝，檢查電池是否完好無損，檢查電動工具是否有損壞。圖：

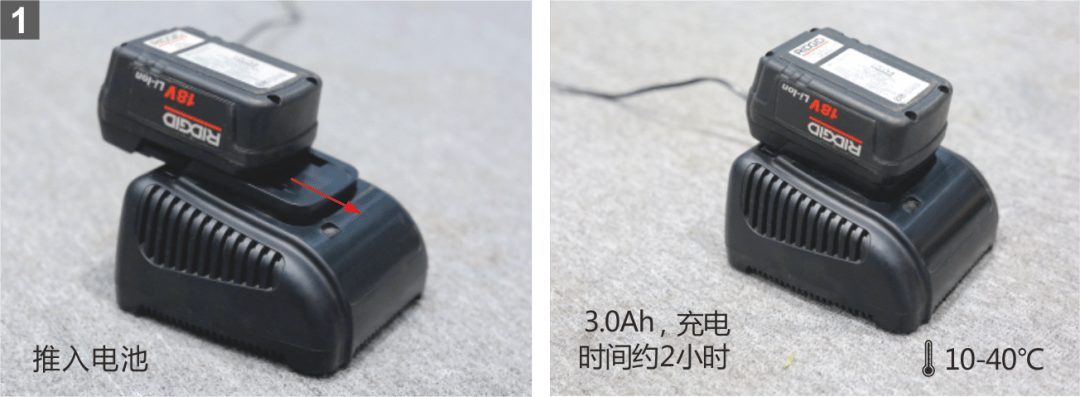

② 充電：將電池放進充電器，將插頭與插座連接。充電時間持續約2小時。圖：

③ 將需要規格的鉗口安裝到鉗頭上。圖：

④ 開始壓接，圖：

3. 手持電動壓接鉗使用注意事項：

① 壓接前檢查電池是否完好無損，檢查電動工具是否有任何損壞、插入完好且充滿電的電池。

② 壓接過程中嚴禁任何銳器接觸鉗口卡壓結合，嚴禁與任何金屬撞擊。

4. 維護保養：

① 工具使用完畢后應及時清理工具上表面的油污及其它雜質。

② 定期檢查工具，對各部件的位置是否正確、滾輪需加潤滑油保證滾動自如、零件有損壞或其它可能影響工具正常使用的，如果有，請在使用前務必修理好。

③ 電動工具不用時應包裝入箱，放置干燥安全的地方。鉗頭和鉗口表面涂防銹油。

④ 電池在不使用的情況下，每月至少充電一次。電池的表面及電極要保持清潔，不要存放在易燃、易爆、潮濕的危險環境中。

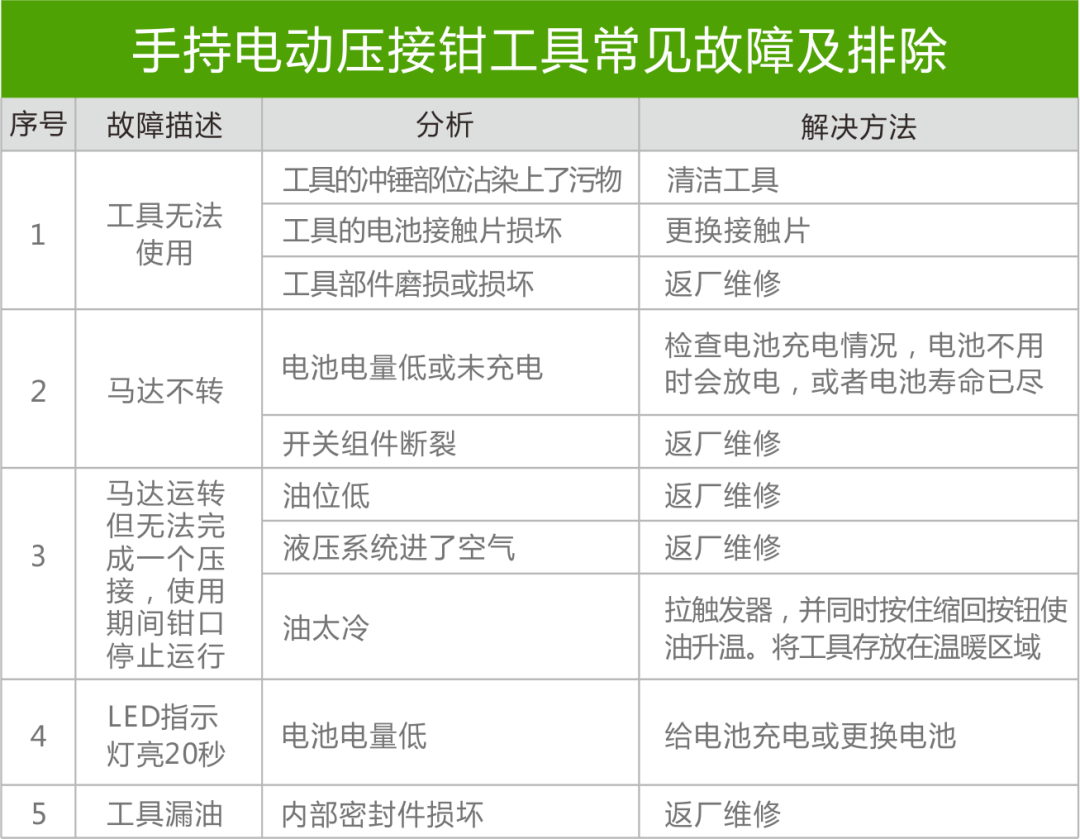

5. 安全注意事項

① 在卡壓過程中，請將手指遠離卡壓鉗口，否則鉗口可能壓傷手指，甚至導致骨折和切斷。同時，卡壓過程中嚴禁在鉗口所對方向站立。

② 在高處卡壓時請使用吊帶與工具連接起來，防止工具掉落出現危險。不要將電動工具直接懸掛在管件上，以避免電動工具不慎跌落造成不必要的傷害事故。
