1、基本原理

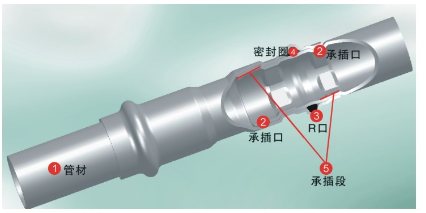

             不銹鋼卡壓式管件的基本組成是端部U型槽內裝有O型密封圈的特殊形狀的管接件。組裝時。將不銹鋼水管

             插入管件中用專用封壓工具封壓，封壓部分的管件、管子被擠成六角形，從而形成足夠的連接強度，同時

             由于密封圈的壓縮變形產生密封作用。

     2.1、適用范圍

             不銹鋼卡壓式連接適用于工作壓力不大于1.6MPa的流體輸送。可廣泛的用于飲用凈水、生活飲用水、冷

             水、熱水、熱水、海水、燃氣、消防、工業、醫用氣體等流體輸送的不銹鋼管路。

     2.2、特點

          2.2.1、衛生性及抗腐蝕性：

                  不銹鋼水管使用壽命長達50年以上，在使用壽命內均能夠滿足國家、日本、歐洲以及其他國際飲用水標準

                  的要求。

          2.2.2、安裝快捷：

                  能適應苛刻環境的管件?，F場不需要套絲、焊接，安裝時間僅為鍍鋅管件的四分之一；無論是在空間狹小

                  的管道井，還是在滲水的地溝，卡壓式管件的連接都非?；钴S，瞬間即可完成，不僅縮短了工期，而且降

                  低了安裝成本。

          2.2.3、抗沖擊性及熱傳導率：

                  水管強度是鍍鋅鋼管的2倍，銅管的3倍，接頭強度高。熱傳導是銅管的 1/25，是鋼管的1/4，具有熱脹冷

                  縮緩慢的特點。

          2.2.4、節約材料：

                  由于采用了薄壁式，重量僅為鍍鋅管的 1/3，大量節約了材料，減輕了產品重量，特別適用于超高層建筑

                  的配管。

          2.2.5、產品外觀漂亮：

                  不管是新安裝，還是長時間使用過，均能與新裝潢的環境配套。接頭內壁通暢，產品接口與水管等徑，阻

                  水性小。

     3、技術參數

          3.1、材料：一般采用奧氏體不銹鋼06Cr19Ni10（S30408）；而腐蝕性要求高的地方采用奧氏體不銹鋼06Cr17Ni12Mo2（S31608）和022Cr17Ni12Mo2（S31603）

          3.2、密封：O型密封圈采用三元乙丙橡膠，具有無毒、無異味、完全衛生、耐溫差大（-20℃~110℃）、耐熱水、抗老化、抗添加劑等特點，適用于飲用水，是綜合很好的密封材料。

          3.3、公稱直徑：國際Ⅰ系列（DN15~DN100）、國際Ⅱ系列（DN15~DN50）。具體參數見管材參數表。

          3.4、工作壓力：最大1.6Mpa。

          3.5、工作溫度：-20~110℃。

          3.6、連接形式：卡壓式連接。

     4、選材

          薄壁不銹鋼管的性能：外表美觀，抗腐蝕性超強，力學強度高，抗振動沖擊，無脆冷性，輸送過程中不產生有害物質，材料環?？苫厥?。

          4.1、選材尺寸

          4.2、運輸及儲存

               4.2.1、搬運管材和管件時，應小心輕放，避免污染。嚴禁劇烈碰撞、拋摔滾拖。

               4.2.2、搬運管件應存放在室內，不得露天存放。

               4.2.3、管材應水平堆放在平整的地面或水平支墊上。放在支墊上時，外懸端部不超過0.5mm，堆放高度不超過1.5cm；管件應按箱逐層碼堆，堆碼高應≤5箱。

               4.2.4、避免用力操作，以免造成管材管件變形。在管材搬運過程中應避免重壓、敲擊、碰撞、拋擲、折彎等易造成管材變形、開裂損傷等行為。

               4.2.5、避免與油污接觸。

     5、工具

           工具的種類：切管機器（機）、鉗口、鉗座、手動液壓工具、電動液壓槍、大口徑鉗座、六角量規等。

               切管機器（機）：家庭用的小口徑管材推薦適用切管器，輕便靈活；而工程安裝上則推薦使用合金鋼切管機，可切割大、小口徑的管材，在提高施工效率的同時可獲得管材切口的垂直與平滑。

               電動液壓槍：通過機械力施加于管件上產生永久變形，壓縮密封圈形成密封來連接管道，全場“傻瓜式”操作方便快捷，穩定性能高。

               鉗口：卡壓過程中，使管件連接部位成型至規定形狀的模具。

               鉗座：安裝鉗口并連接手動液壓工具。

               手動液壓工具：在卡壓過程中，人為的為鉗口提供液壓動力的工具。

               電動液壓工具：在卡壓過程中，為鉗口提供液壓動力的工具。

               六角量規：用于檢驗卡壓是否完好到位，若六角量規不能完全卡入卡壓處，則卡壓過程不合格：反之，為合格。
